VCD1000视频诊断备份系统
系统简介
VCD1000视频诊断备份系统，是视频监控故障分析与预警系统，对视频的采集、传输、存储进行全程的监控和预警，并对重点监控点、监控时段等视频数据进行备份。
系统按照预案可对视频图像出现的画面冻结、增益失衡（亮度异常）、视频信号缺失、视频雪花噪声、图像遮挡、模糊、偏色等状况进行自动诊断，对DVR设备、存储盘及传输网络状况进行检测分析。
系统采用分布式结构，依据用户网络状况、部署和需求，部署于中心，或分布在各个分中心。视频诊断备份系统有效预防因视频采集、视频传输、视频存储等环节导致的图像质量问题而给用户带来损失，保障监控系统有效运行。

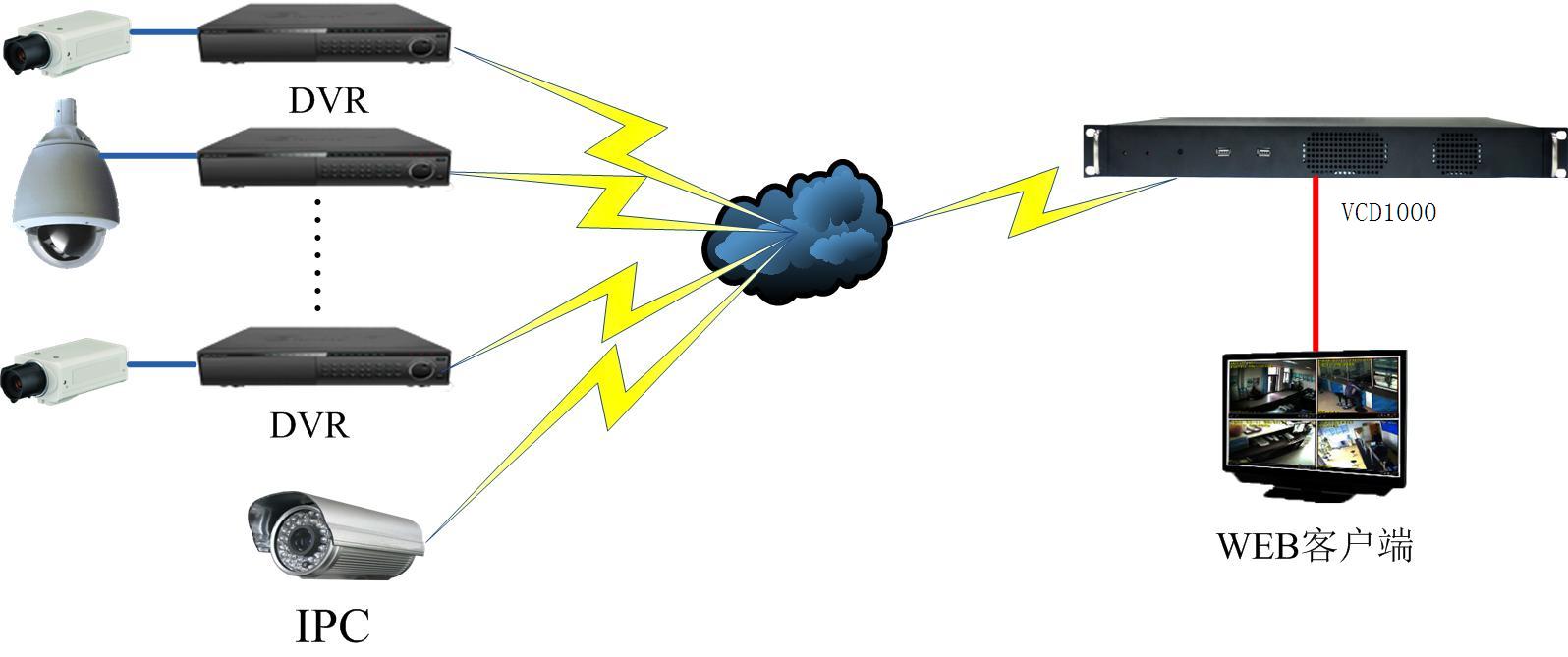

系统架构
系统功能：
|
功能项 |
参数 |
|
智能视频诊断 |
每小时视频诊断路数 |
≥4000路 |
|
视频信号干扰检测 |
雪花噪音、图像遮挡 |
|
视频质量下降检测 |
图像模糊、视频偏色 |
|
摄像机设备异常检测 |
视频信号丢失、画面冻结、视频亮度异常 |
|
视频设备诊断 |
并发检测设备数 |
16台 |
|
设备访问状态检测 |
连接状态、登录状态、工作状态、录像状态 |
|
设备工作状况检测 |
在线状态轮巡 |
|
硬盘状态检测 |
硬盘个数、容量、剩余空间 |
|
通道状态检测 |
是否能录像、视频信号是否正常 |
|
通道录像状态检测 |
是否正录像、录像是否丢失 |
|
系统功能 |
视频备份 |
可选择重点点位录像备份 |
|
预案 |
诊断、备份计划 |
|
查询 |
预案执行、诊断结果、备份录像、日志 |
|
统计 |
诊断分析、故障报警、确认机制、报表输出下载 |
|
物理参数 |
工作模式 |
联网工作，视频网络输入 |
|
设备样式 |
机架式 1U |
|
工作电压 |
AC 220V |
|
网络接口 |
100M 1个，RJ-45 |
|
硬盘位 |
4个 |
|
工作环境 |
机房环境 |
|
设备尺寸 |
600×430×44.5mm |
|
设备重量 |
7.5kg |
功能说明：
|
功能 |
描述 |
|
视频雪花噪声检测 |
自动检测由于线路老化、传输故障、接触不良、电磁干扰等因素造成的视频图像出现雪花噪声干扰现象 |
|
画面遮挡检测 |
自动检测因前端摄像机人为恶意遮挡或视频传输环节故障而引起的视频遮挡现象 |
|
视频信号丢失检测 |
自动检测因前端摄像机工作异常、损坏、人为恶意破坏或视频传输环节故障而引起的视频信号丢失现象 |
|
画面冻结检测 |
自动检测视频画面出现冻结异常现象 |
|
视频亮度异常检测 |
自动检测由于摄像头故障、增益控制紊乱、照明条件异常或人为恶意遮挡等原因引起的画面过暗、过亮现象 |
|
画面模糊检测 |
自动检测由于镜头聚焦不当，镜头老化导致的视频模糊现象 |
|
视频偏色检测 |
自动检测由于线路接触不良、外部干扰或摄像头故障等原因造成的视频大面积偏色现象 |
异常视频图例
画面模糊 信号丢失 视频偏色
雪花噪声 亮度异常 画面遮挡
系统性能
|
项目 |
指标 |
|
视频诊断耗时 |
每帧<20ms |
|
视频诊断检测正确率 |
>95% |
|
平均误报率 |
<5% |
|
视频并发诊断数 |
10路 |
|
环境适应性 |
适应多种天气条件；
适应多种光线条件；
适应摄像机微幅振动 |
|
可靠性 |
平均无故障时间大于12个月 |
|
响应时间 |
操作相应时间小于3秒；
视频切换时间小于2秒；
每路视频检测时间小于5秒；
每台设备检测时间小于5秒； |
|
处理能力 |
每小时视频诊断路数4000路；
视频设备并发诊断16台
录像诊断每台设备每路间隔10秒 |
|
