枪球联动跟踪应用
需求分析 在安防应用领域,对于户外大区域的监控,存在着设备数量多,种类多,安装位置分散的特点。使用中对操作用户的要求较高,需要熟悉多种设备安装的位置,覆盖的有效区域,设备操作技能,在紧急情况下这些资源的调度与调整?哪些视频需要出现在屏幕墙上?如何有效的布局? 这些潜在的风险无疑为构筑稳固有效的安防系统,提出了挑战。
平台概述 借助于先进的智能视频分析软件和硬件设备,结合GIS地图、微软.NET开发平台技术,精确的设备控制交互技术,以及摄像机定标、采样与地理坐标影射转换技术。本平台将针对这些问题,通过一系列技术手段实现了创造性的解决方案。 功能概述 1.视频设备/摄像机部署同步实时显示在地图上。 2.智能分析设备周界同步展示在地图上。 3.智能分析设备发现报警对象,同步显示在地图上。 4.设备的监控有效覆盖区域显示在地图上。 5.枪机资源与球机资源联动,全自动PTZ动态跟踪。 6.全新的摄像机资源操作模式 ---“所点即所得”。

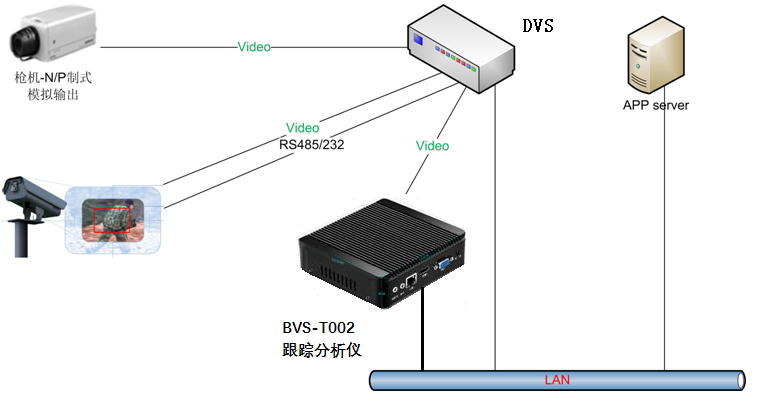

系统拓扑结构
功能说明 •GIS地图全方位实时显示报警对象,区域及防范有效区域等 •动态PTZ跟踪:可以使摄像机对自身的云台和变焦镜头进行自主PTZ驱动,并自动控制PTZ摄像机的进行云台全方位旋转和镜头缩放,针对被锁定的运动目标进行视觉导向的自动 跟踪,以确保跟踪目标持续以放大特写画面出现在镜头中央,这样警卫人员可以更清晰的看到信息,同时还可以用于事后取证。自动PTZ 跟踪模块弥补了固定摄像机监控视野狭窄的缺点,是完善的安全监控系统所必备的功能。
•基于目标导向的自动跟踪和云台控制—所点即所得
目标导向的实时监控技术:此技术突破了传统视频监控中“打开视频列表—选择视频—进行对应摄像机控制—查看视频”的视频调度模式,仅需使用鼠标在摄像机窗口中点击关心的目标,系统将自动选取合适的摄像机,将其云台方向调整至合适角度,将镜头焦距拉至合适距离,并将对应视频切换至当前屏幕。同时,在电子地图环境中,系统标绘出当前激活摄像机的仿真视域,以最直观的方式告知操作员当前视频对应的摄像机位置、指向、可视区域。
•简化操作:操作员无需记忆摄像头位置,无需选择摄像头,无需进行复杂的摄像头控制操作,只需一次鼠标点击,即可得到对应视频。 •精确控制:在传统控制方式下,操作员进行摄像头控制时,由于操作不熟练、网络延迟等原因,往往会出现难以精确定位的情况;目标导向的实时监控技术不存在这些问题,能够一次性精确完成所有控制动作。 •实时对应:视频与摄像机状态实施对应,操作员随时可明确当前视频对应的摄像头状态、可视区域,避免了得到视频却搞错方向的情况。 |
