本系统距离长、跨度大，系统分散，要求防护的等级非常高，对此我公司做如下规划。
1、 整个系统是一条很长的线路上的基站。
2、 每个站一般都是100米*50米的面积，有些不太规则，但是基本都可以用4+2的方式覆盖。
3、 每个站都使用网络传输（如果需要，可以使用视频光端机来传输需要的视频）。
4、 二级站可以上电视墙（能有4个视频输出到电视墙上），三级站传输遇到问题时，可以进行断点续传到二级站（三级站进行本地录像）。
5、 一级站只要能调看各个图像就行，报警时有电子地图弹出，有多个视频输出到电视墙。
通过标准的ONVIF网络协议，汇总到每个二级站。
应用TrackGIS系统的特点：
1、首先能对周界进行高可靠性的防范，过多的故障率对于安防来说形同虚设；
2、其次需要高智能、自动化，保安人员面对数十个画面长事件监看，势必产生疲劳，使工作效率越来越低；
3、再次需要对各种恶劣天气的高适应性，真正做到全天24小时、一年365天的不间断保卫；
4、随着经济的发展和机场规模扩大，系统需要具有防范区域扩展的灵活性，适应以后防范区域的改变；
传统的安防系统存在的问题

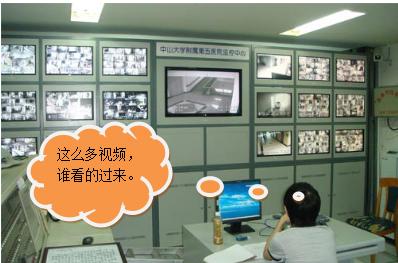

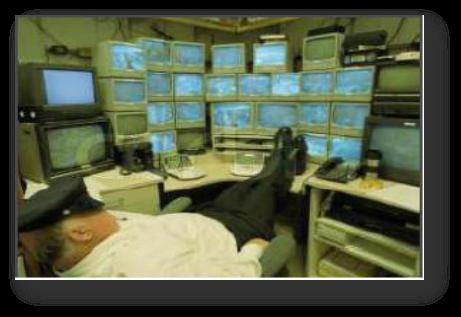

1、监控系统屏幕、画面众多，人员容易产生疲劳感，每次报警的时候都是事发才有提示，不能做到防范于未然。
2、众多录像资料难以查询，周界报警的时候工作人员很难第一时间确定报警方位，可疑人员进入后不能有效确定进入的其他区域。
3、新疆气候复杂，报警系统容易产生误报，难以有效联动监控系统。
4、硬件设备众多，容易产生故障。
5、警情需要发生才能由系统报告，没有预警系统，容易造成延误处理时间。
6、过多现场问题需要保安人员主观推测，容易造成误判断。
7、传统安防系统建立后很难改变系统保卫区域，灵活性较差。
TrackGIS 系统
1、保安人员监看一个屏幕便可对机场周界及自定义区域进行监控。
2、有入侵事件发生后，多个摄像机自动切换跟踪，实时跟踪入侵，不用保安寻找相关画面。
3、精确的入侵物分析，可以有效区分动物、人、车辆、飞机。
4、摄像机分为目标发现摄像机，和目标跟踪摄像机。
5、可以在同一画面同时跟踪多个入侵目标，可以适应所有恶劣天气。
6、具有较高的兼容性，可以兼容并且调度控制周界报警、监控、门禁、雷达、GPS等。
在长距离安防的系统组成
本次系统沿线长，建筑物周界复杂，摄像机数量多，涉及到分级管理。
由以上对TrackGIS系统的介绍可以了解，在前端选择合适的摄像机，就可以完全满足在长距离安防的需求。
1、使用高清卫星拍摄的地图或是ArcGIS适量地图资料库作为平面位置显示主体，在后台建立GPS的三维定位，应用TrackGIS作为分析系统。
2、采用扩大周界范围的方式，当有人员进入防范区域的时候就开始提示工作人员，同时跟踪摄像机进行跟踪定位。

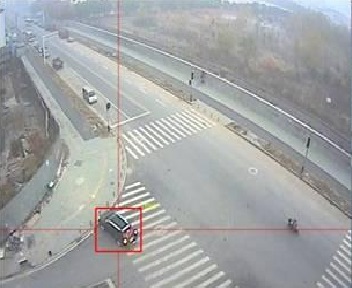

3、当发现入侵时，系统自动切换就近的智能高速云台摄像机进行跟踪拍摄，采用GPS三维定位，确保目标跟踪的准确。

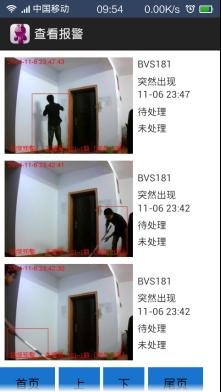

4、经过TrackGIS分析，系统自动在一个显示屏幕上显示异常事件的发生，同时提醒保安人员。
智能视频技术原理
智能视频是一种保护监督范围内关键设备点并对财产周围持续监督及政策实施的理想方式。通过检测每台摄像机拍摄的实体，智能视频解决了一个缺口问题，即人类潜意识对筛选，分析及遵从传感数据的不信赖与大量信息之间的关系。
研究表明，人们在观看监控录像时，并不能时刻集中注意。增加摄像机与监视器数量时，必须综合性考虑问题。即使保安发现了异样，但长距离，标准摄像机拍摄的画面质量将使人很难分辨这次活动是正常现象还是警方暴力。

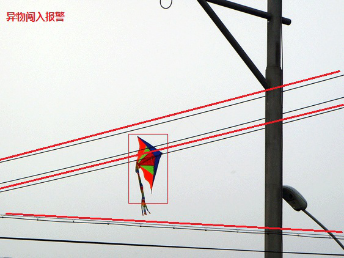

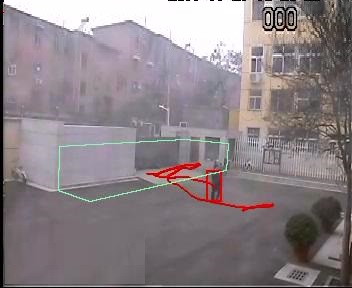

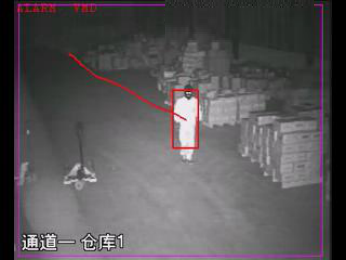

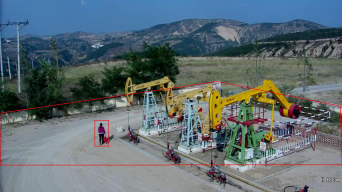

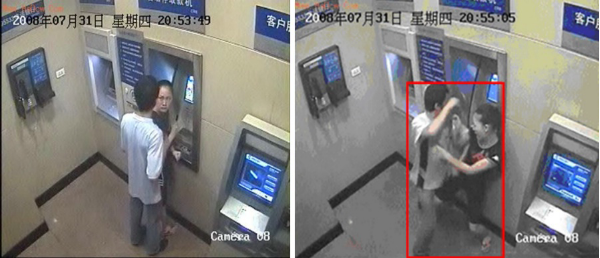

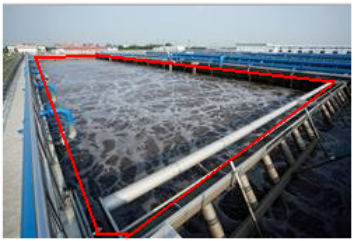

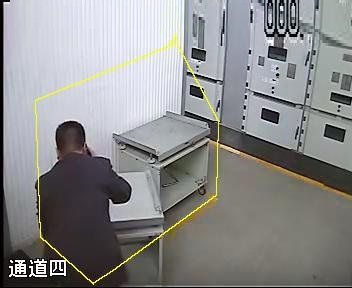

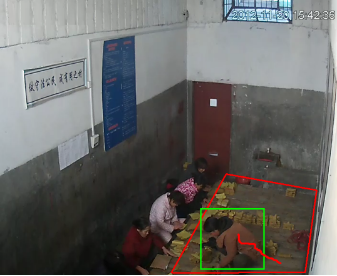

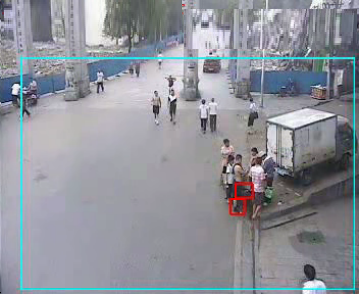

智能视频将电脑处理能力运用于每台摄像机像素数据的实时分析中，从而克服了障碍。视频技术比较了帧与帧之间的像素活动，当它侦测到摄像机像素开始变化时，侦测软件通过运算决定被侦测目标无关紧要或是潜在危险的预兆。先进的侦测运算方法通过比较像素计数及异样地点确定目标大小，移动速度，及具体位置。而进一步的数据分析能辨别目标是人，汽车，船只或其他物体。一旦被监测，复杂的跟踪运算会提醒安全官员即将发生的事情，并在安全区域地图上标明记号。这些运算法则将使侦测行为更为精确，如一个未引起注意的包，一个闲逛的人，一辆低于正常速度或未停靠规定区域的汽车。
多数安全专家已经意识到智能视频的进步，但他们并未理解智能视频如何本质的改变了设计监督系统。终端用户只要了解标准CCTV设计与装有智能视频的设计的差别，就能做出明智的购买选择，使监督覆盖面最大化。同时他们还能省下一笔钱。
智能视频与传统CCTV的比较
标准CCTV设计使用保安与摄像机相结合这种旧模式。这意味着摄像机必须提供活动的特写镜头，保安才更有可能辨别目标。显然，这需要很多摄像机及昂贵的高分辨率摄像机。然而，一名保安能够监视的摄像机数量有限。在此情况下，增加摄像机数量覆盖更多区域意味着投入更多人力监控扩张区域。其结果是一个花费高，可靠性及保护性差的成本结构（人员成本）。更多情况下，增加摄像机数量只是制造了更好监控的假象，录像仅仅在事发后被当作辩解之用。
设计一个与广域范围自动监测监督智能视频相协调的摄像机使用部署方案需要不同的方法。在广域自动设计中，由于智能视频软件有着更高的灵敏度，你完全可以使用更少的摄像机监视更大的区域。运用智能视频的摄像机数量将减少，有时还不到CCTV安装摄像机数量的一半。
概要–更少的摄像机及更低的人员费用，更大的覆盖面及更高的安全性，以智能视频为基础，精心设计的安全系统能够为您省钱。
视域及覆盖区
标准CCTV装置中，设计者最初关注的是将摄像机放在离活动尽可能近的地方。在很大的区域内，这样做会导致巨大的花费。每个摄像机只能覆盖很小的一个区域，摄像机的数量将会难以置信的多，因为保安必须监控确保整个，甚至只是一小部分安全区域的安全，
作为一个围绕智能视频建立起来的系统，设计摄像机部署方案的主要动因是使用一台摄像机覆盖更大的区域。这就要求摄像机放置在远离目标区域的地方，使得一台摄像机能够覆盖相当于2-3台CCTV摄像机监控的区域。
为了减少不同厂商间摄像机的差别，智能视频设计时考虑到镜头覆盖的视域（根据度数测量）。镜头长度由于厂商及CCD技术的不同存在差异，但作为区域覆盖方法的一种，视域是非常可靠的。
图一比较了宽窄视域摄像机的覆盖区域。宽角视域摄像机覆盖了更多离机器近的区域，窄角摄像机涵盖了更远的距离。阴影段表示每像素的米数，中段最远端表示计算机侦测到人类目标的理论最大限度。双阴影区域表示确定侦测到人类目标。
目标像素
智能视频侦测时，“目标像素”指计算机侦测，细分及追踪目标时的图像分辨率。标准CCTV设计中，摄像机视域计算时考虑到人们需要看到所有细节这一事实。然而，智能视频软件只需通过很少细节就能分辨所观察到的目标。这就立刻区分了CCTV设计及智能视频：计算机远远胜过人类。
每张完整的视频图像由几万像素组成。智能视频的回放基于对连续画面中不同帧的检测。目标像素指图像中精确侦查到一个目标所需的像素。像素越大，越容易辨认。目标离摄像机越近，就有更多像素用于分析。侦测、追踪目标时，一些智能视频仅用四像素就可精确目标，而保守的部署设计需要十像素侦测并分辨目标为人。相比较而言，对肉眼来说，视频屏幕上十像素图像本质上是很难分辨的。
摄像机有效放置
CCTV设计的通常做法是在一定范围内，特定间隔处放置摄像机，从周界或多个预设观察点直接向外看。这样做虽然保证了大覆盖面，但设备成本很高。对于智能视频来说，这类摄像机部署甚至可能破坏了新科技的优势。
广域范围自动监测设计的主要根本原则是对威胁的认识。慎重考虑目标类型，周边地形及安全条件最终将节省钱财，提高安全保障。
摄像机随意分配，区域任意覆盖，代价是巨大的，但并不能真正发现威胁的存在。高危区域应该最大程度的覆盖，盲点应该识别并覆盖，包括摄像机下方、两台摄像机中及最先观察的范围。
相比传统CCTV装置，智能视频更有效的使用了摄像机。传统CCTV装置中，摄像机直接放在监督区域内。出色的智能视频设计能使用更少的摄像机覆盖更广的区域。许多安全设计专家称之为“三明治”原理。一条面包能垂直切开变成许多小三明治，它也能从中间横着切开做成一个大而有效的三明治。下列图表解释了这个概念。
摄像机最有效的使用方法是用统一监视覆盖区域。相邻两台摄像机覆盖区域重叠处能防止入侵者从空隙中降落。一些先进的智能视频解决方案很复杂，它能从一台摄像机观察切换到另一台继续追踪目标，帮助保安更容易辨别事情的真相。如果没有这个重要特质，一个小物体都可能引发多种恐慌，使保安相信有许多入侵者，而事实上只有一个。
与其他技术的对比
从现在环境的运用来看，广域的视频分析管理系统是相对于传统的主动或被动红外波探测、接触式线缆探测、感应式电缆探测等技术而言效率最高的。这些传统的技术必需配合视频监视系统作报警复核，由于这些传统技术的先天缺陷，使得没有经过复核的报警对大范围的围界保护来说是无法想像的。
· 红外对射
目前比较先进的红外对射设备是集CPU微处理芯片、校准指示电路为一体，采用菲涅尔光学透镜，多光束等技术，甚至采用国外的先进微处理数码智能控制技术，兼容有线，无线，多光束，多高度等安装方式。
但不管怎么说红外对射已经是非常落后的一项技术了，目前多用于围界比较小的小区或建筑物外围等环境，由于其对气候的影响极为敏感，因此不可避免误报的产生，对于一个象机场港口等这样的大型设施的围界，尤其该设施的围界均为金属围栏，探测器无法设在位置最佳的围栏顶端，因此其漏报及误报的频率是无法忍受的。
· 震动电缆
震动电缆系统由防区控制器和震动电缆探测器前端（裸合金线、中间立柱、终端柱、线夹和紧线器）组成。
震动电缆也已经是非常成熟的一项技术了，但对于金属围栏的要求非常高，另外其对气候的影响也极为敏感，因此不可避免误报的产生。实践证明，对于设施来说，第一年的效果往往还可以满足要求，而随着时间的推移，金属网格的物理特性逐渐降低，误报及漏报的事件对于一个像机场港口等这样的大型设施，将是无法忍受的，这在北方某个机场已经得到证实。
· 传感光纤
传感光纤的工作原理介绍
传感光纤采用铠装的通信光缆，当光信号由激光器输送进光纤时，探测器会处理接收到的光信号的相位。假设传感光缆没有受到任何干扰或光的传输没有变化，那么光信号的相位也将不发生变化；当传感光纤受到运动或震动的干扰时，光信号的传输模式就会发生变化。
运动、震动、压力都会导致形态被干扰而产生光信号相位的改变。光电探测器对相位改变进行探测，探测干扰的强度和类型，然后对探测到的信号进行处理，判别它是否符合触发“事件”的条件。如果符合条件，触发一个“事件”，否则，忽略该信号。判断探测到的信号是否符合触发“事件”的标准是用户在软件中对每个防区设置的参数依据。
但是由于这些技术刚刚由军用转向民用，各国虽然逐步向中国开放其产品，但价格昂贵，还无法在国内进行大范围推广。另一方面，该技术还存在许多保密因素，更增加了其在推广、使用和维护方面的困难。而我国自已研制的产品由于缺乏实践经验的积累，无法精确建模。而作为重要场所的周界防范系统，其系统的运行和维修都必须是实时的，不能中断。从目前国内运行的国外光纤安全防范系统的情况来看，其主要性能指标虽然达到了要求，但是不能做到实时维护。有的系统一旦出现故障，必须由外国专家来重新建模以解决问题，维护周期长达三四周以上，因此不能真正满足我国现阶段安全防范系统的要求。对于目前用于我国的传感光纤技术还是主要应用于管道保护等项目中，周界系统保护上应用并不成功。当然, 目前也有些国内的光纤震动产品已经开始试点商用, 但在降低误报方面还有更多的上升空间。
· 激光周界入侵探测器
激光周界入侵探测器由激光发射机、激光反射器、激光中继器、激光接收机组成，以一束或多束独立的不可见激光束为警戒线。还可利用激光中继器进行连续布设。适于布设在围墙、栅栏的水泥墙柱顶面及地面，构成长大距离警戒线或严密的光墙。激光束发射功率密度大，发散角小，光束集中，方向性好，在使用同等功率器件的条件下，目标接收处激光束的功率密度是红外发光二极管光束功率密度的数百至几千倍。
作为红外对射系统的升级产品，激光周界入侵探测器有其特有的优势，即对不同气候环境适应性较强。其探测器是一对一发射光束的，入侵者必须穿越光束才会导致报警，因此如何选择放置激光探测器位置是必须周密考虑的，必须让入侵者从任何角度闯入均必须穿越光束，因此多道光束平行敷设是唯一选择，而这样就加大了投资。对于机场或港口这样的大型围界系统，这种产品的应用仅能提供报警信息，一旦罪犯已经闯入，由于机场和港口设施的围界大多在几公里的规模，即使发现报警，当保安人员到现场时也无法得知闯入者的确切行踪，这就是传统安防手段无法做到预报警功能的问题。
由于其系统设计的局限性，即使在某些机场的双围栏中间设置该探测器光束，看似解决了预报警问题，但如果闯入者直接从第一道和第二道围栏上直接翻越过去，则该探测系统就完全失效了。
· 泄漏电缆（感应电缆）
泄漏电缆周界防越探测器可沿电缆周围可产生一个无形的电磁射频探测场。如果探测场受到入侵者的干扰，系统就会报警。
探测范围:从两电缆中心计算，0.7m～1.5m。探测范围可调。
目标速度:人0.1-6m/s，车>0.1m/s
它采用的是泄漏同轴电缆技术，感应电缆沿围界敷设，沿电缆经过的路径产生看不见的射频（RF）信号，这些信号在感应电缆周围形成看不见的高1米、宽2米的电磁场探测区域，当有入侵者穿越该电磁场时，将被探测到。感应模块就是用来监视RF射频信号产生的探测场，如果有入侵者进入探测区域将发出报警信号。
由于感应电缆不反映现场位置及探测磁场是不可见的，入侵者不知道周界是否存在，更不知存在的确切位置，因此不容易被破坏。但同时该系统对不同的地质条件也较为敏感，对目标物的判别也很模糊。
以上所有的传统围界防护技术都是基于防区控制模块来提供报警发生位置的，报警位置的精确度完全依赖于防区设置的多少。通常对于港口和机场这样的设施环境，一个防区依据不同的技术，基本是在200～400米，甚至更多。
事实上，以上所有的技术或系统都有一个共用的特性，就是只有当入侵事件发生时才能让管理人员得到报警信号，对于比较先进的系统，需要同时配置CCTV系统对所发生的事件进行复核，对于一个200～400米的防区报警，可移动的摄像机是无法及时发现闯入者的具体位置的，一旦错失第一时间发现复核报警事件，管理者就无法确认这是一次误报警或是真实的报警，因为入侵者是不会呆在原地等你去发现的。对于报警精确度的渴求是需要不断地增加防区和摄像机，即增加投资来实现的。目前，所有的传统周界防护技术均无法做到100％的屏蔽误报警，因此对视频复核的依赖就更强烈了。
当然对某些用户投资对比使用效果是处于次要位置的，那么从使用效果来讲，如上的传统技术也存在着共同的劣势——即无法做到预判别。对于机场和港口这样的大型设施，岗楼距离事发地点通常很远，因此预判别对于管理者是至关重要的，管理者需要时间去及时处理入侵事件，因此没有预判的系统除了可以调用历史图像来作为指正依据以外，对于设施防护来讲是没有任何利用价值的。
对于广域的视频分析系统来说，预判别是非常容易的，管理者可以根据安防策略需要任意设置防护缓冲区，甚至可以设置多层虚拟围栏，并为不同的虚拟围栏赋予不同的安防等级。管理者可以针对不同的防护级别分别给予关注、监视、呼叫、报警、求援等措施。由于系统的原理是基于GPS技术的，因此可以非常精确的识别目标物位置，甚至可以精确到米。系统提高了管理者的反应速度，非常适用于机场、港口等超长边界的环境，这是其他技术所无法替代的。
广域智能监视系统完全可以利用设施原有的前端设备，可以为用户节约投资。当然，如果客户希望在一个临时的设施上设置围界防护，那么，对于广域智能监视系统优势就更明显了，因为当围栏位置变更时，系统仅需调整摄像机位置即可，不会像传统的技术那样需要重新敷设前端探测器设备。
另外在当今领先的机场围界保护是建立在双围栏的基础上的，而传统的技术如主动或被动红外波探测、接触式线缆探测、感应式电缆探测等无论是单独安装在内侧或是外侧围栏上均无法明显提升双层围栏带来的防护效果。而安装在两道围栏之间的探测系统则只能有一道内侧围栏起到了阻碍入侵者的作用。只有广域视频监视系统实时的监视每一个入侵者或企图入侵者，当其真正开始入侵行动的时候，将报警事件及时反馈。
总结
部署智能视频时应考虑许多因素，如网络能力、电源、摄像机选择及与DVRs等系统的整合、门禁控制或智能防御装置。所有这些因素都会导致您最终摄像场地设计的差异。当然，一个成功合算的广域范围自动监测设计的关键在于理解一些基本设计技巧，从而实现智能视频的充分利用。
好的设计将充分利用智能视频的能力，用户能轻松维持或降低CCTV安装费用。自动监督系统的投资回报是不可估量的，反映在安全人员工作能力的提高及场所内整体安全性的提高。
TrackGIS是一套用于保护重要建筑或区域的智能广域视频监控系统。借助视频摄像机和其它探测设备，TrackGIS在一个便于操作的屏幕上，就可以帮助您监控整个现场。TrackGIS帮助您建立现场自动监控和报警的安防机制，大大提高安保人员的工作效率，有效地对存在的危险进行预防，并做出反应。
TrackGIS平台由工业标准软件和基于微软网络构架的服务器技术构成。当前端探测设备被接入模块化的系统接入设备后，TrackGIS引擎和TrackGIS显示设备针对不同的用户将提供专有的用户界面管理模式等功能。
建筑模块化管理保证每一个TrackGIS系统都是针对客户量身设计。我们会建议使用合适的探测技术，您无需为不需要的功能而付费。操作平台的柔性设计保证了未来任何探测设备接入的可能。
TrackGIS Display 显示模块
TrackGIS显示模块应用了图形用户界面，提供用户广域监控的感受。在TrackGIS的屏幕上，形象的图标准确地表示被探测到的物体，并显示其在现场的准确位置。
TrackGIS的图形用户界面确保用户可以对现场监视环境中的移动物体进行判别、分类和跟踪，并实时看到相关的视频图像。用户也可在屏幕上设置报警区域，并根据现场情况自动提高系统警戒等级。
系统的三维模式是TrackGIS系统的一个可选功能，它使用户能够放大局部区域视图或改变观察角度。TrackGIS频矩阵控制模式提供了现场视频的轮巡功能。
Track Engine Track引擎模块
引擎是TrackGIS显示设备和接入设备之间重要的联结部分。它提供了如系统配置，视频管理和报表，安防政策执行，报警区域设置和前端设备接口等功能。它也提供了对某些探测器，如PTZ 摄像机控制的功能。
Track Engine 引擎为显示设备和其它第三方客户端提供针对视频管理的功能。它提供了历史回顾和事件预见的视频资料索引库。每一次事件纪录都被分类和记录在SQL 数据库中，并标示相应的视频索引。根据不同行为模式，系统提供了不同的询问查找功能。
通过XML/SOAP协议，Track Engine 引擎管理着安防策略的建立和报警信息的传递方向，如可将信息发向TrackGIS 显示器、智能手机、PDA等其它兼容的通讯设备。
前端探测设备的接入
TrackGIS 系统可以兼容5种不同形式的探测设备：
固定摄像机图像接入
提供来自固定摄像机的视频流。
*固定探测摄像机接入
进行针对固定摄像机视频的智能分析并提供视频流。
PTZ联动摄像机接入
提供来自PTZ 摄像机的视频流，并支持PTZ 摄像机的控制。
PTZ探测摄像机接入
进行针对PTZ 摄像机视频的智能分析并提供来自PTZ 摄像机的视频，支持PTZ 摄像机的控制。
SSOne平台多探测器接入
支持其它辅助探测系统，如门禁系统和微波围栏等。
TrackGIS接入–固定摄像机图像
TrackGIS系统中的固定摄像机接入功能使系统可以采集来自固定监控摄像机的视频图像。在TrackGIS显示器上，用户可以通过点击代表固定摄像机的图标和菜单选择图像，或由系统探测到报警信息自动触发，观看来自该前端的现场图像。每一台TrackGIS接入设备可连接4路固定摄像机的模拟或数字视频。
TrackGIS接入–固定探测摄像机
TrackGIS系统中的固定探测设备接入功能除了具有与TrackGIS系统中的固定摄像机接入功能相同的作用外，还具有对视频的智能分析功能。在侦测到摄像机可视范围内有移动物体时，TrackGIS系统中的固定探测设备接入功能会产生一个事件纪录，并把该纪录发送到Track Engine引擎做行为对比。该事件纪录包括物体的三维坐标，根据行为数据库判断而产生目标的物体类别，并记录目标物体的高度，宽度，速度和移动方向。
TrackGIS接入设备可连接8路~32路固定摄像机的视频进行智能分析。
TrackGIS接入PTZ 联动摄像机
TrackGIS系统中的PTZ摄像机接入功能可以使系统接入来自PTZ 摄像机的视频图像，并使客户在TrackGIS显示设备上对PTZ 摄像机进行旋转、俯仰、变焦和定焦等控制。该功能还能够根据设定自动切换并巡视摄像机视频，也可由系统探测到报警信息自动触发。一台TrackGIS接入设备可连接4路PTZ摄像机的模拟或数字视频。
TrackGIS接入– PTZ探测摄像机
TrackGIS系统中的 摄像机探测接入功能除了具有与TrackGIS系统中的PTZ摄像机接入功能相同的作用外，还具有对视频的智能分析功能。针对每一台PTZ 摄像机，可以针对一个预置位图像设置视频分析功能，如需分析更多的预置位图像，可通过TrackGIS专业服务来实现。
每一台TrackGIS接入设备可连接3路PTZ摄像机的模拟或数字视频（每路最多4个预置位,分别针对性的设置分析规则和自适应场景）。
TrackGIS接入–多探测器技术
TrackGIS系统多探测器接入功能是TrackGIS系统的应用程序界面接口(API )，以满足针对第三方探测系统接入的要求，如门禁系统、智能围栏、GPS、以及其它的探测器等。但是，客户化驱动的开发可能是必要的。
